LC60WS DXアンテナ 2K・4K・8K対応 レベルチェッカー
- 商品コード：
- LC60WS
- JANコード：
- 4975584980108
- 価格（税抜）：
- ￥43,454
¥47,800（税込）
¥47,800（税込）
在庫：1個
ポイント：435pt
在庫品１～２営業日で発送
この商品は基本在庫品です。１～２営業日で発送予定となっております。ただし、タイミングにより在庫切れとなる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
●LC60WS仕様
- 定価（税抜）： オープン価格電圧容量
- 品番： LC60WS
- メーカー： DXアンテナ
●商品説明
LC60WS DXアンテナ 2K・4K・8K対応 レベルチェッカー
LC60WSの詳細は仕様をご確認ください。
¥47,800（税込）
ポイント：435pt
在庫：1個
在庫品１～２営業日で発送
この商品は基本在庫品です。１～２営業日で発送予定となっております。ただし、タイミングにより在庫切れとなる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
商品詳細
LC60WS DXアンテナ 2K・4K・8K対応 レベルチェッカー
2K・4K・8K放送信号に対応した地デジ・BS(右旋・左旋)・110度CS(右旋・左旋)・770MHz帯(上り、下り)携帯電話LTEのレベルと信号品質を同時測定できるレベルチェッカーです。

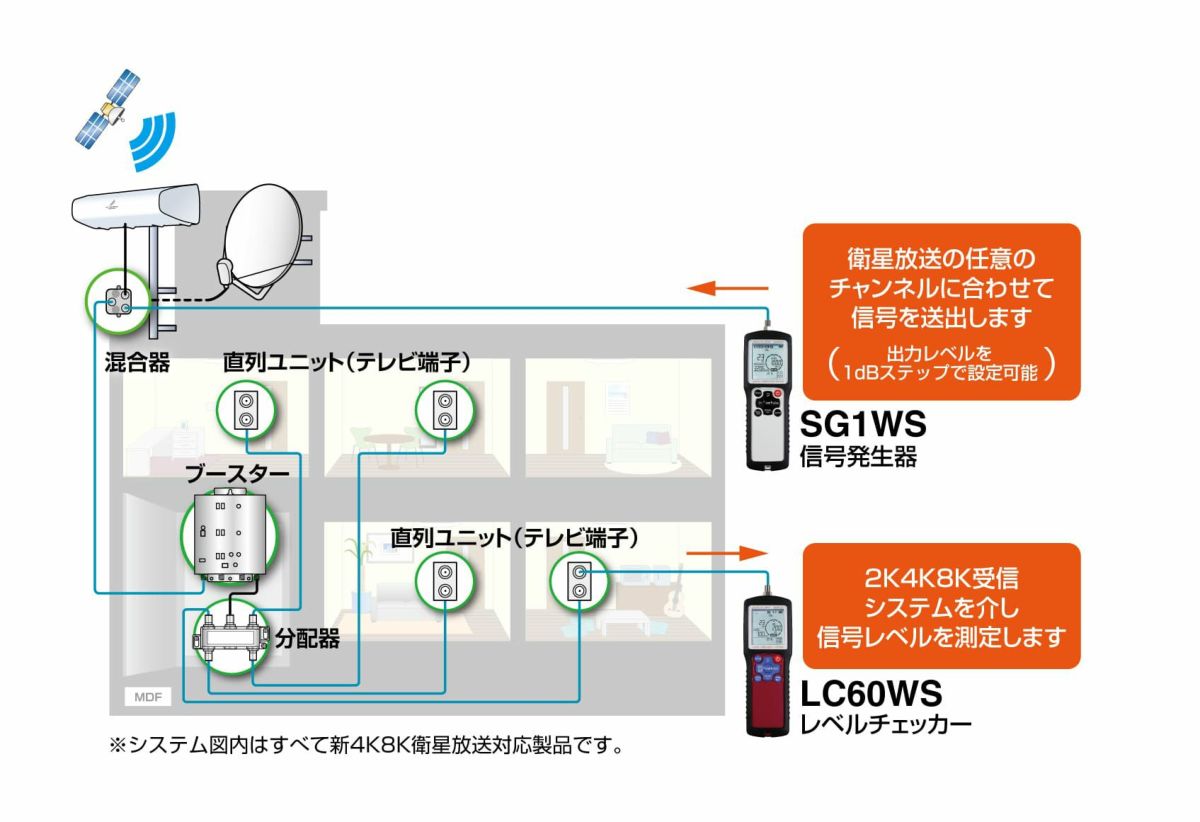

信号発生器(SG1WS)を使うことで帯域ごとの自動測定が可能。
受信レベルに加え、システムの減衰量も同時に表示できます。
チャンネルスキャン機能内蔵。
付属のmicroSDカードにCSV形式で保存可能。
ブースター内蔵アンテナやBS・110度CSアンテナにDC15Vの電源供給と電圧測定可能。
バックライト機能付。
LC60WS 仕様
| 品名 | 2K・4K・8K対応 レベルチェッカー | |||||
|---|---|---|---|---|---|---|
| 型番 | LC60WS | |||||
| 測定モード | 地上デジタル | 右旋回 | 左旋 | LTE | ||
| BSデジタル | 110度CSデジタル | BSデジタル | 110度CSデジタル | |||
| UHF | BS | CS | BSL | CSL | ||
| 測定チャンネル(ch.) | 13～52 | 1～23(奇数チャンネル) | 2～26(偶数チャンネル) | 2～24(偶数チャンネル) | 1～25(奇数チャンネル) | 上り・下り※1 |
| 測定周波数(MHz) | 470～710 | 1032～1489 | 1532～2071 | 2224～2681 | 2708～3224 | 上り：718～748 下り：773～803 |
| レベル表示範囲(dBμV) | 20～110 | 45～110 | 45～110 | 45～110 | 45～110 | 45～110 |
| レベル確度(dB) | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 信号品質表示 | 簡易MER 簡易BER | 簡易C/N※4 簡易BER | 簡易C/N※4 簡易BER | 換算C/N※5 | 換算C/N※5 | ー |
| 品質測定入力レベル範囲(dBμV) | 40～100 | 45～100 | 45～100 | 45～100 | 45～100 | ー |
| MER表示範囲(dB) | 3～30※2 | ー | ー | ー | ー | ー |
| C/N表示範囲(dB) | ー | 5～25※3 | 5～25※3 | 5～25※3 | 5～25※3 | ー |
| 信号品質表示確度(dB) | ±3.0 | ±3.0 | ±3.0 | ±3.0 | ±3.0 | ー |
| BER表示範囲 | 2.2E-2～0.0E-0 | 2.5E-3～0.0E-0 | 2.5E-3～0.0E-0 | ー | ー | ー |
| 伝送レベル診断機能※6 | × | 〇 | 〇 | 〇 | 〇 | × |
| 入力端子(Ω) | 75(F形) | |||||
| 給電電圧(V) | DC15(最大200mA) | |||||
| 重畳電圧測定範囲(V) | DC0～30 | |||||
| 使用温度範囲(℃) | －10～＋40 | |||||
| 寸法(高さ×幅×奥行㎜) | 243×76×35 | |||||
| 質量(kg) | 0.25(本体のみ)、0.42(シリコンラバーケース、電池4本含む) | |||||
| 付属品 | 中継接栓×1、シリコンラバーケース×1、ストラップ×1、microSDカード×1、アルカリ単3乾電池×4(動作確認用) | |||||
※1 上りはUL、下りはdLと表示されます。
※2 3以下の場合は“Lo”、30以上の場合は“Hi30”と表示されます。
※3 5以下の場合は“Lo”、25以上の場合は“Hi25”と表示されます。
※4 MERから算出。
※5 ノイズとレベルの差分を表しています。
※6 SG1WSとの連携機能です。
