EV2-DCT12 カクタス純正品六角圧縮ダイスマルチ圧縮アタッチメントEV2-T240用ダイス CACTUS

商品をカートに入れて簡単見積

作成方法を見る

カクタス

EV2-DCT12 カクタス純正品六角圧縮ダイスマルチ圧縮アタッチメントEV2-T240用ダイス CACTUS

レビューを見る

商品コード：: EV2DCT12
定価（税抜）：: ￥23,000
価格（税抜）：: ￥15,200

定価￥25,300（税込）

¥16,720（税込）

33%OFF

定価￥25,300（税込）

¥16,720（税込）

自社在庫なし

ポイント：152pt

配送アイコン取寄品

この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。

━ 1 +

Quantity

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

●EV2-DCT12仕様

種別：六角圧縮ダイス
品番： EV2-DCT12
メーカー：カクタス
その他：六角圧縮ダイス：CT-12

●商品説明

EV2-DCT12 カクタス純正品六角圧縮ダイスマルチ圧縮アタッチメントEV2-T240用ダイス CACTUS

適用ダイスや電線は下部の表や画像をご参照ください。

※適用機種を必ずご確認ください。
※お客様による適合選定間違いによる返品は受け付けておりませんのでご了承ください。ご注文の際はあらかじめメーカーHP、取扱説明書等で、適用機種をお確かめの上ご注文ください。
※部品交換などについてはお客様責任でお願い致します。事故・破損などについては当店は一切責任を負いかねます。

●対応器具リスト

EV-25DL / EV-250Hi / EV-250M 用マルチ圧縮アタッチメントEV2-T240用

商品をカートに入れて簡単見積

作成方法を見る

定価¥25,300（税込）

¥16,720（税込）

33%OFF

ポイント：152pt

自社在庫なし

配送アイコン取寄品

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

商品詳細

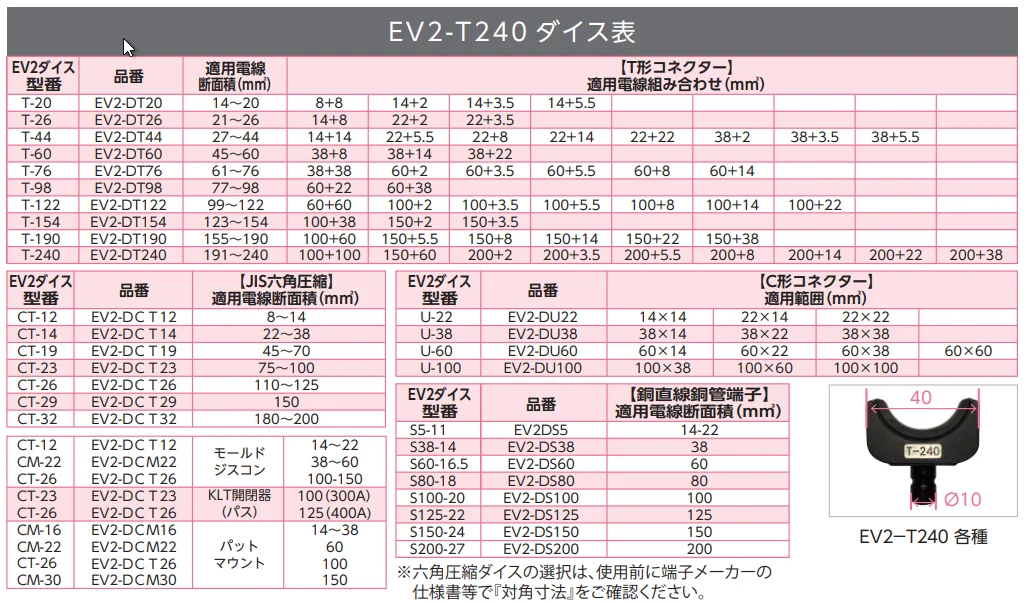

■ダイスの種類と適用電線

●T形コネクター

ダイス型番	コネクター及びダイス名称	適用電線断面積(mm²)	適用電線組合せ例(mm²)
EV2-DT20	T-20	14～20	8+8 14+2 14+3.5 14+5.5
EV2-DT26	T-26	21～26	14+8 22+2 22+3.5
EV2-DT44	T-44	27～44	14+14 22+5.5 22+8 22+14 22+22 38+2 38+3.5 38+5.5
EV2-DT60	T-60	45～60	38+8 38+14 38+22
EV2-DT76	T-76	61～76	38+38 60+2 60+3.5 60+5.5 60+8 60+14
EV2-DT98	T-98	77～98	60+22 60+38
EV2-DT122	T-122	99～122	60+60 100+2 100+3.5 100+5.5 100+8 100+14 100+22
EV2-DT154	T-154	123～154	100+38 150+2 150+3.5
EV2-DT190	T-190	155～190	150+5.5 150+14 150+22 150+38
EV2-DT240	T-240	191～240	150+60 200+2 200+3.5 200+5.5 200+8 200+14 200+22 200+38

●六角圧縮

ダイス型番	ダイス名称	対角寸法
EV2-DCT12	CT-12	１２ｍｍ
EV2-DCT14	CT-14	１４ｍｍ
EV2-DCT19	CT-19	１９ｍｍ
EV2-DCT23	CT-23	２３ｍｍ
EV2-DCT26	CT-26	２６ｍｍ
EV2-DCT29	CT-29	２９ｍｍ
EV2-DCT32	CT-32	３２ｍｍ
EV2-DCM16	CM-16	１６ｍｍ
EV2-DCM22	CM-22	２２ｍｍ
EV2-DCM30	CM-30	３０ｍｍ

●C形コネクター(14×5.5(φ2.6)〜100×100)

ダイス型番	ダイス名称	電線組合せ適用範囲(mm²)
EV2-DU22	U-22	14＋14　22＋14　22＋22
EV2-DU38	U-38	38＋14　38＋22　38＋38
EV2-DU60	U-60	60＋14　60＋22　60＋38　60＋60
EV2-DU100	U-100	100＋22　100＋38　100＋60　100＋100

●銅直線銅管端子(直線スリーブ)

ダイス型番	ダイス名称	電線組合せ適用範囲(mm2)
EV2-DS38	S38-14	38
EV2-DS60	S60-16.5	60
EV2-DS80	S80-18	80
EV2-DS100	S100-20	100
EV2-DS125	S125-22	125
EV2-DS150	S150-24	150
EV2-DS200	S200-27	200
