EV3-H325 カクタス純正品圧縮ヘッドアタッチメント EV-325シリーズ専用

商品をカートに入れて簡単見積

作成方法を見る

カクタス

EV3-H325 カクタス純正品圧縮ヘッドアタッチメント EV-325シリーズ専用

レビューを見る

商品コード：: EV3H325
定価（税抜）：: ￥225,000
価格（税抜）：: ￥124,000

定価￥247,500（税込）

¥136,400（税込）

44%OFF

定価￥247,500（税込）

¥136,400（税込）

自社在庫なし

ポイント：1240pt

配送アイコン取寄品

この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。

━ 1 +

Quantity

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

●EV3-H325仕様

種別：圧縮ヘッド
品番： EV3-H325
メーカー：カクタス
その他：ヘッドのみダイス別売

●商品説明

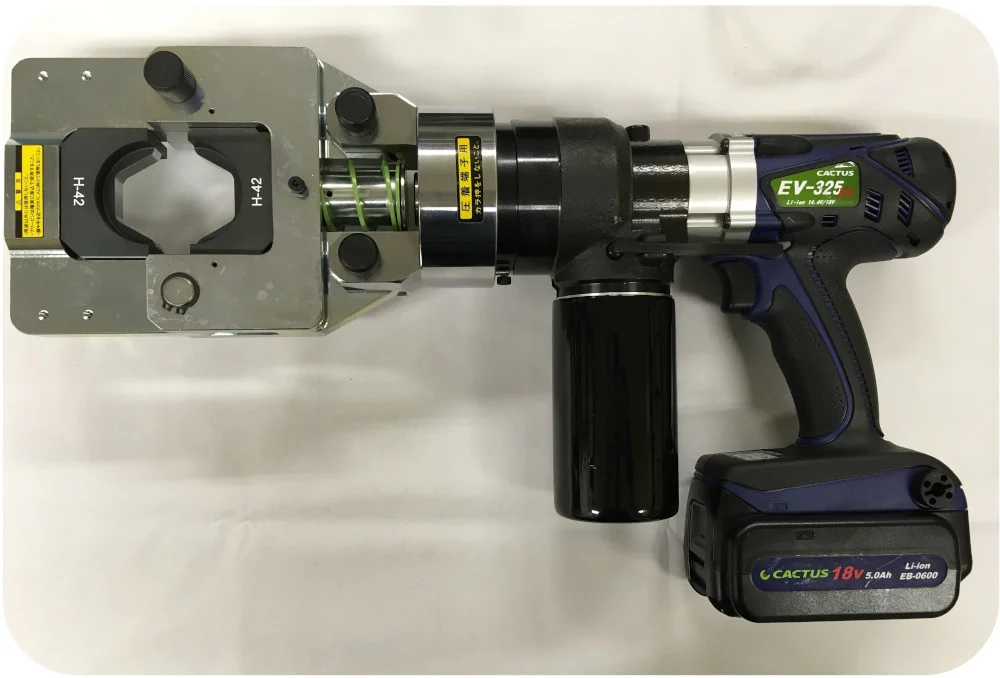

EV3-H325 カクタス純正品圧縮ヘッドアタッチメント EV-325シリーズ専用

大型圧縮アタッチメントにて圧縮端子を最大325ｍm2まで圧縮出来ます。
六角圧縮用、Ｔ形コネクター用の６種類のダイスを用意しました。
●ヘッドのみ。ダイスは全てオプションです。

※適用機種を必ずご確認ください。
※お客様による適合選定間違いによる返品は受け付けておりませんのでご了承ください。ご注文の際はあらかじめメーカーHP、取扱説明書等で、適用機種をお確かめの上ご注文ください。
※部品交換などについてはお客様責任でお願い致します。事故・破損などについては当店は一切責任を負いかねます。

●対応器具リスト

EV-325DL / EV-325Hi 適応ダイスは別途ご確認ください。

商品をカートに入れて簡単見積

作成方法を見る

定価¥247,500（税込）

¥136,400（税込）

44%OFF

ポイント：1240pt

自社在庫なし

配送アイコン取寄品

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

商品詳細

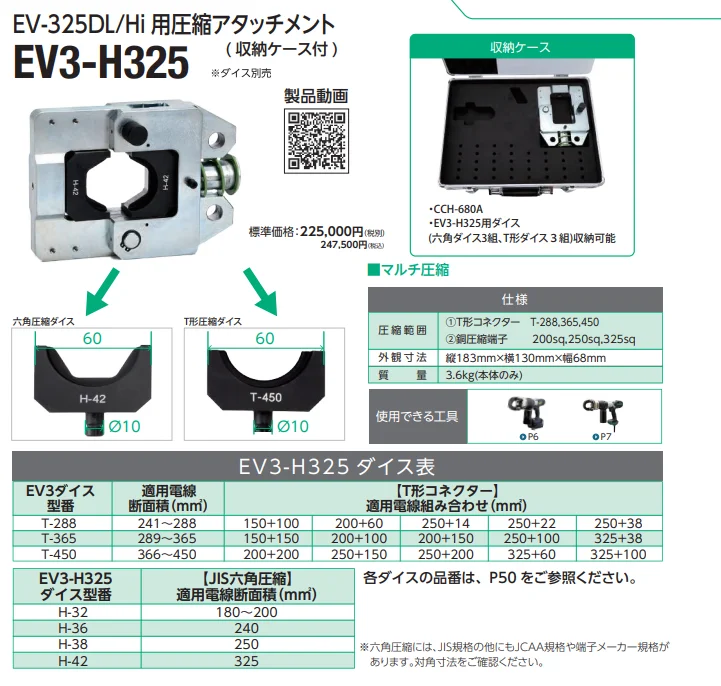

■仕様及び圧縮範囲

質量	3.6kg
寸法	Ｗ183×Ｄ68×Ｈ130（ｍｍ）
T形コネクター	T-288〜T-450
圧縮端子・スリーブ	180〜325mm²

※収納ケース付き（ＡＴ－３Ｂ）

ダイスの種類と適用電線

■六角圧縮（JIS C 2804）

ダイス型番	ダイス名称	対角寸法	適応電線(mm²)
EV3-H32	H-32	３２ｍｍ	180-200
EV3-H36	H-36	３６ｍｍ	240
EV3-H38	H-38	３８ｍｍ	250
EV3-H42	H-42	４２ｍｍ	325

■T形コネクター

ダイス型番	コネクター及びダイス名称	適用電線断面積(mm²)	適用電線組合せ例(mm²)
EV3-HDT288	T-288	241～288	150+100 200+60 250+5.5 250+8 250+14 250+22 250+38
EV3-HDT365	T-365	289～365	150+150 200+100 200+150 250+60 250+100 325+5.5 325+8 325+14 325+22 325+38
EV3-HDT450	T-450	366～450	200+200 250+150 250+200 325+60 325+100 400+38
