【発売後のお届け】KEW 4555BT 共立電気計器 三相コンセントテスタ
- 商品コード：
- KEW4555BT
- 定価（税抜）：
- ￥124,000
- 価格（税抜）：
- ￥99,200
定価￥136,400（税込）
¥109,120（税込）
19%OFF
19%OFF
定価￥136,400（税込）
¥109,120（税込）
自社在庫なし
ポイント：992pt
メーカー欠品中
この商品は現在メーカー欠品中です。納期が通常よりもかかります。ご注意ください。
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
送料無料
この商品は、税込み4000円以上の商品のため、送料無料です。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
●KEW 4555BT仕様
- 種別： 三相コンセントテスタ
- 品番： KEW 4555BT
- 品名： キュー4555BT
- メーカー： 共立電気計器
●商品説明

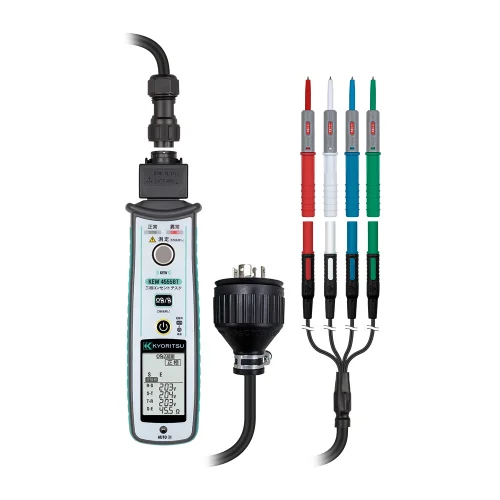

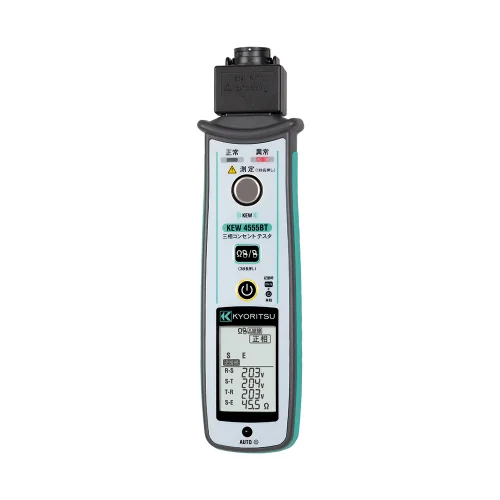

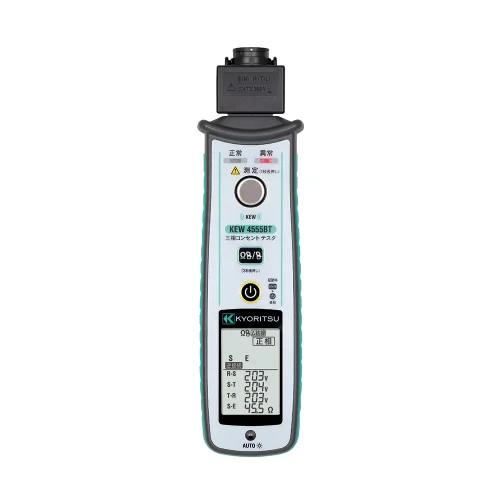

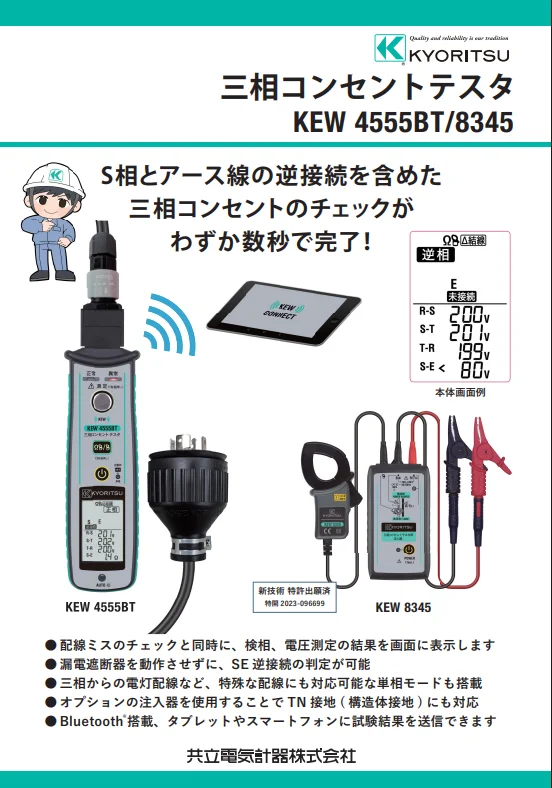

KEW 4555BT 共立電気計器 三相コンセントテスタ
三相コンセントの電圧・検相・配線チェックがボタン1つで判定可能！
- 三相3線式200 V Δ結線の中性線と接地線を含むコンセント配線接続の誤りを判定
- 漏電遮断器を動作させずに、S-E接続の判定が可能
- 単相100 V（アース付き）のチェックも可能
- 三相コンセントテスタ用注入器 KEW 8345（別売オプション）の使用でTN接地、構造体接地、共用接地の判定も可能
- Bluetooth®通信機能により、タブレットやスマートフォンに試験結果を送信可能
定価¥136,400（税込）
¥109,120（税込）
19%OFF
19%OFF
ポイント：992pt
自社在庫なし
メーカー欠品中
この商品は現在メーカー欠品中です。納期が通常よりもかかります。ご注意ください。
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
送料無料
この商品は、税込み4000円以上の商品のため、送料無料です。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
商品詳細
製品概要
１．三相3線式Δ結線や単相100 V等のコンセント接続の誤りを判定
S-E逆接続
試験電圧判定
R-T逆接続
E未接続
単相100 VでN-E逆接続

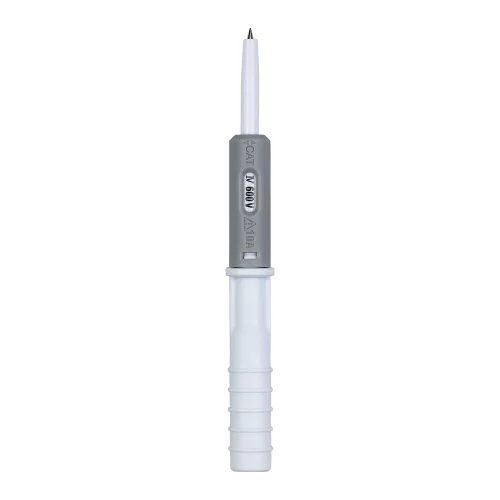

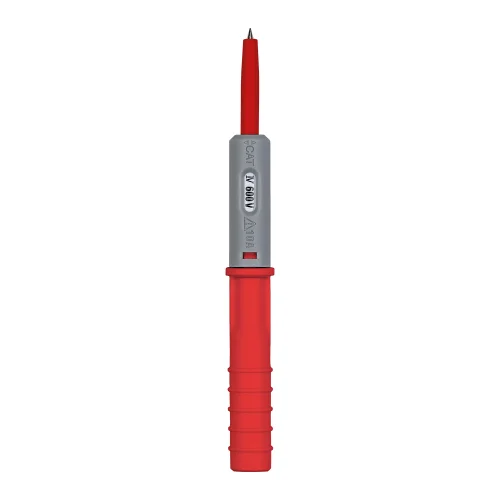

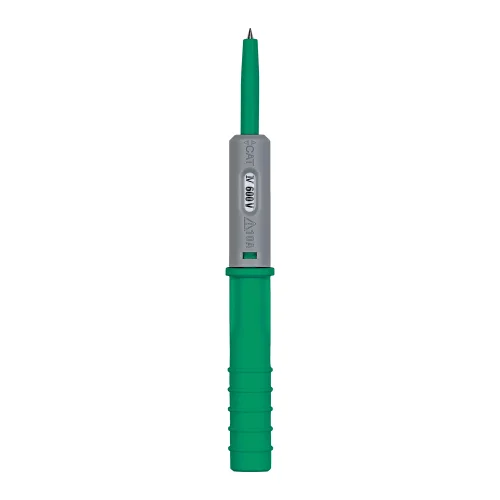

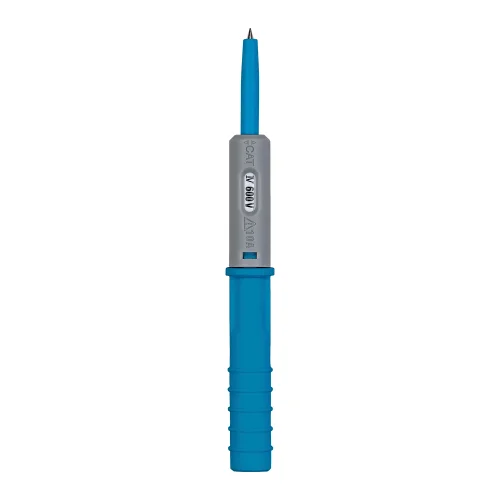

２．短絡防止測定プローブ（MODEL 7313）の使用で、あらゆるコンセント形状に対応
バネ内蔵の新構造により、CAT Ⅱ 1 kV（フリー状態）でコンセントに差し込んだ際に、先端カバーが収納され、金属部が奥まで挿入されます。
CAT Ⅳ 600 V（ロック状態）では、先端カバーが固定されるので、短絡や感電事故を防止します。
３．多様な三相コンセントプラグにも対応
MODEL 7307 と市販のプラグを使用し、独自の測定コードの作成が可能
４．新開発の中性線とアース線の判定技術
従来の単相コンセントテスタ（KEW 4505、KEW 4505BT）では、三種類の電圧位相を持つ三相配線で、中性線とアース線の逆接続の判定をすることができませんでした。
この問題を解決するために、クランプから注入する信号の周波数を変更し、テスタ内部の判定回路も刷新いたしました。
これにより、単相だけでなく三相コンセントでも誤配線をチェックすることが可能となっています。

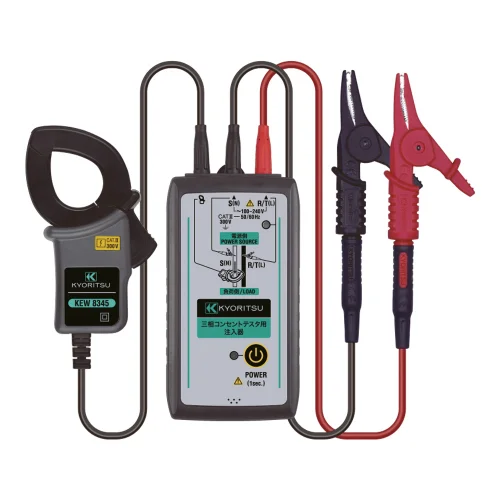

５．専用注入器との併用で機能アップ
別売オプションの三相コンセントテスタ用注入器（KEW 8345）と組み合わせて使用することで、接地抵抗の低い接地方式【T-N接地、構造体接地、共用接地等】でも、コンセントの配線に誤りがないか正しく判定できます。
コンセントテスタと注入器の組み合わせ
| コンセントテスタ | コンセントテスタ用注入器 | 使用可否 |
KEW 4555BT |
KEW 8345 |
○ |
| KEW 4555BT |
KEW 8341/8342 |
× |
KEW 4505/4505BT |
KEW 8345 |
× |
測定記録アプリ KEW Smart Advanced（キュースマート アドバンスト）
Android™・iOS対応 測定記録アプリ
・対応のBluetooth® 搭載製品が1つのアプリで管理できる

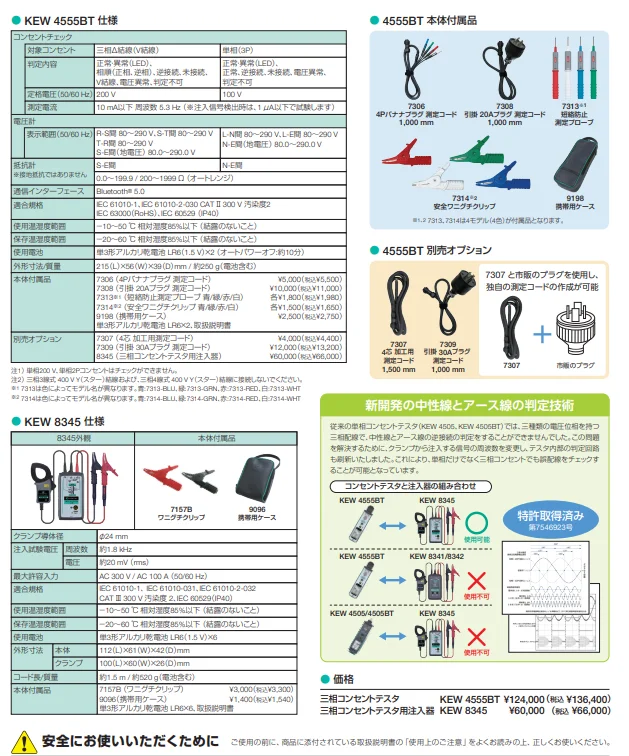

仕様
| コンセントチェック | |||
|---|---|---|---|
| コンセント | 三相Δ結線（V結線） | 単相（3P） | |
| 判定内容 | 正常・異常（LED）、 相順（正相、逆相）､逆接続､未接続､ V結線､電圧異常､判定不可 |
正常・異常（LED）、 正常､逆接続､未接続､電圧異常､判定不可 |
|
|
定格電圧（50/60 Hz） |
200 V | 100 V | |
| 測定電流 | 10 mA以下 周波数 5.3 Hz ※ 注入信号検出モード時は、1 μA以下で試験します |
||
| 電圧計 | |||
| 表示範囲（50/60 Hz） | R-S間 80～290 V S-T間 80～290 V T-R間 80～290 V S-E間（地電圧）80.0～290.0 V |
L-N間 80～290 V L-E間 80～290 V N-E間（地電圧）80.0～290.0 V |
|
| 抵抗計 ※ 接地抵抗値ではありません | |||
| 対象 | S-E間 | N-E間 | |
| 測定範囲 | 0.0～199.9 / 200～1999Ω（オートレンジ） | ||
| 通信インターフェース | Bluetooth® 5.0 | ||
| 適合規格 |
IEC 61010-1、IEC 61010-2-030 CAT Ⅱ 300V 汚染度2 |
||
| 使用温湿度範囲 | ー10～50 ℃ 相対湿度85%以下（結露のないこと） | ||
| 保存温湿度範囲 | ー20～60 ℃ 相対湿度85%以下（結露のないこと） | ||
| 使用電池 | 単3形アルカリ乾電池 LR6（1.5 V）×2 （オートパワーオフ：約10分） | ||
| 外形寸法 | 215（L）× 56（W）× 39（D）mm | ||
| 質量 | 約250 g（電池含む） | ||

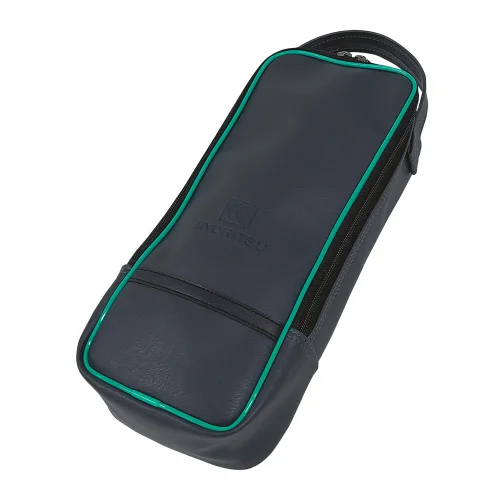

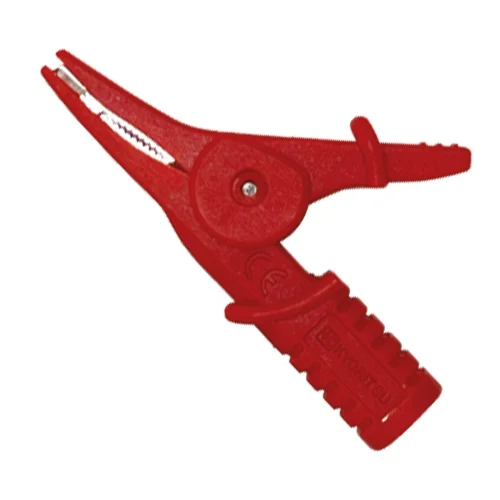

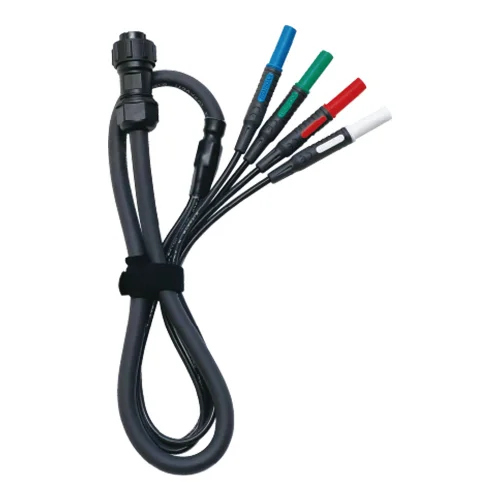

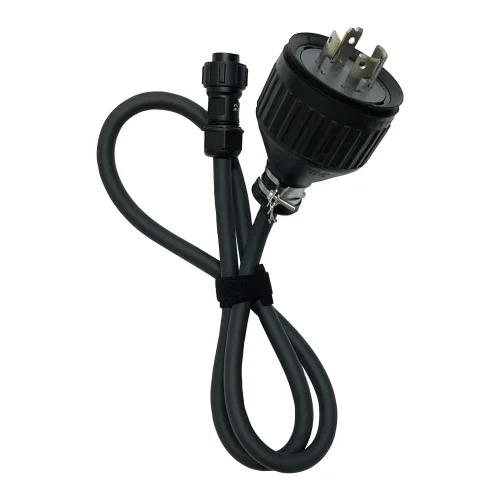

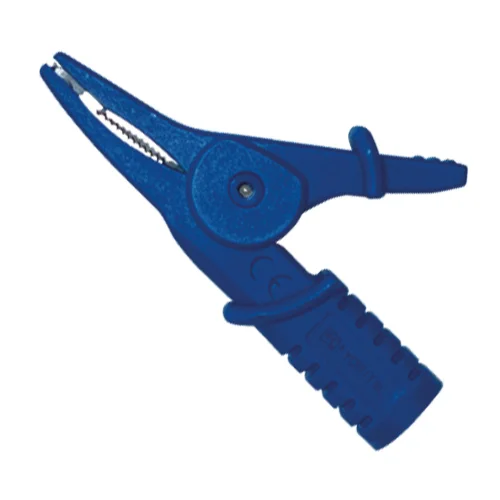

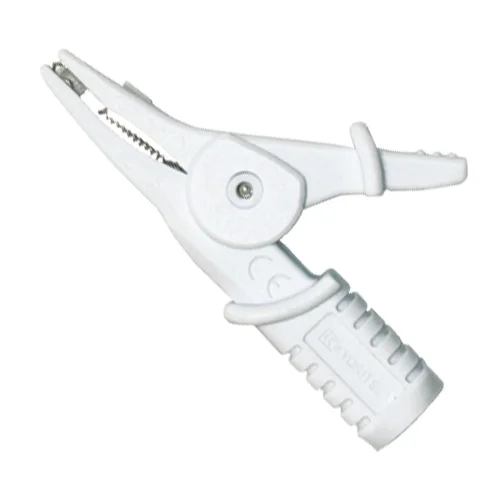

| 本体付属品 | 7306（4Pバナナプラグ 測定コード） 7308（引掛 20Aプラグ 測定コード） 7313-BLU（短絡防止測定プローブ（青）） 7313-GRN（短絡防止測定プローブ（緑）） 7313-RED（短絡防止測定プローブ（赤）） 7313-WHT（短絡防止測定プローブ（白）） 7314-BLU（安全ワニグチクリップ（青）） 7314-GRN（安全ワニグチクリップ（緑）） 7314-RED（安全ワニグチクリップ（赤）） 7314-WHT（安全ワニグチクリップ（白）） 9198（携帯用ケース） 単3形アルカリ乾電池 LR6×2、取扱説明書 |
||
| 別売オプション | 7307（4芯 加工用測定コード） 7309（引掛 30Aプラグ 測定コード） 8345（三相コンセントテスタ用注入器） |
||
注1） 単相200 V、単相2Pコンセントはチェックができません。
注2） 三相3線式 400 V Y（スター）結線および、三相4線式 400 V Y（スター）結線に接続しないでください。
