WP-DD124DAN パナソニック デジタルパワーアンプ 120W 4ch DANTE付
- 商品コード：
- WPDD124DAN
- 価格（税抜）：
- ￥201,301
¥221,432（税込）
¥221,432（税込）
自社在庫なし
ポイント：2013pt
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
●WP-DD124DAN仕様
- 定価（税抜）： オープン価格
- 品番： WP-DD124DAN
- 品名： WP-DD124DAN
- メーカー： パナソニック
●商品説明
WP-DD124DAN パナソニック デジタルパワーアンプ 120W 4ch DANTE付
-
ローインピーダンス/ハイインピーダンス切替対応
EIAラック1Uのコンパクトサイズ -
トランスレス設計による低電⼒化を実現
- オーディオネットワークDante®対応モデルをラインアップ
WP-DD124DAN の詳細は仕様をご確認ください。
¥221,432（税込）
ポイント：2013pt
自社在庫なし
取寄品
この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。
●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。
商品詳細
強み・特長
Point.1 ローインピーダンス/ハイインピーダンス切替対応 1Uのコンパクトサイズ
ローインピーダンス/ハイインピーダンス両対応デジタルパワーアンプでフレキシブルにスピーカー選択が可能。
1Uサイズで最大4台まで重ねてラックマウントができるので収納効率も大幅に向上。
Point.2 トランスレス設計による低電力化を実現。
高効率のＤ級増幅回路とスイッチング電源の採用で電力損失を大幅に低減。
消費電力は当社従来機種※1と比較して約22％低減。
※1 当社従来機種WP-DA114モデル比
Point.3 オーディオネットワークDante®対応モデルをラインアップ
Dante®対応デジタルミキサーWR-DX200と組み合わせて、可能性は無限大。
Dante®対応モデルは4チャンネル分の音声が１本のデジタル配線となり省線化を実現。施工性も向上。アナログ的な減衰のない長距離伝送システムを構築可能に。
※Dante®は、Audinate Pty Ltdの登録商標です。
システム構成例：中講義室の場合
システム構成の詳細
構成例に使用した製品ラインアップ
ミキサー
デジタルミキサー WR-DX200 × 1
パワーアンプ
パワーアンプ WP-DD124 × 1
Lo-Z スピーカー
ポイントソース WS-NF075-K × 2
Hi-Z スピーカー
天井スピーカー WS-AC066 × 4
システム構成例：大会議室の場合
システム構成の詳細
構成例に使用した製品ラインアップ
ミキサー
デジタルミキサー WR-DX200DAN × 1
パワーアンプ
パワーアンプ WP-DD124DAN × 3
Lo-Z スピーカー
ポイントソース WS-NF075-K × 6
Hi-Z スピーカー
天井スピーカー WS-AC066 × 12

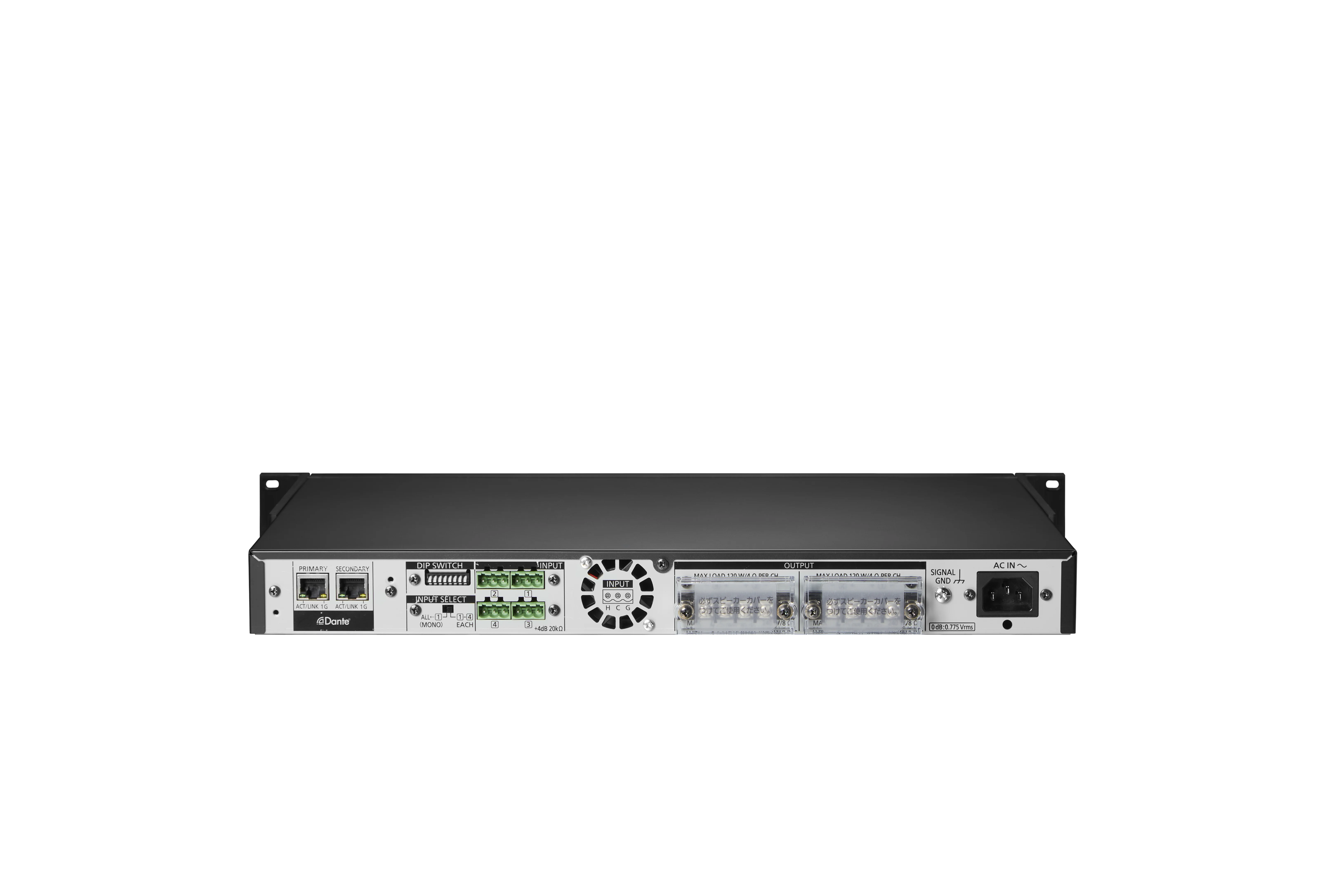

背面図
- Dante®接続端子
- ディップスイッチ［DIP SWITCH］
- 入力チャンネル切換スイッチ［INPUT SELECT ALL← 1 ／ EACH］
- 入力端子［INPUT +4 dB 20 kΩ］
- 冷却ファン
- スピーカー端子
［MAX LOAD 120 W/4 Ω PER CH］
［MAX LOAD 120 W/8 Ω、70 V、100 V BTL］ - SIGNAL GND端子［SIGNAL GND］
- 電源入力端子
寸法図（単位 mm）

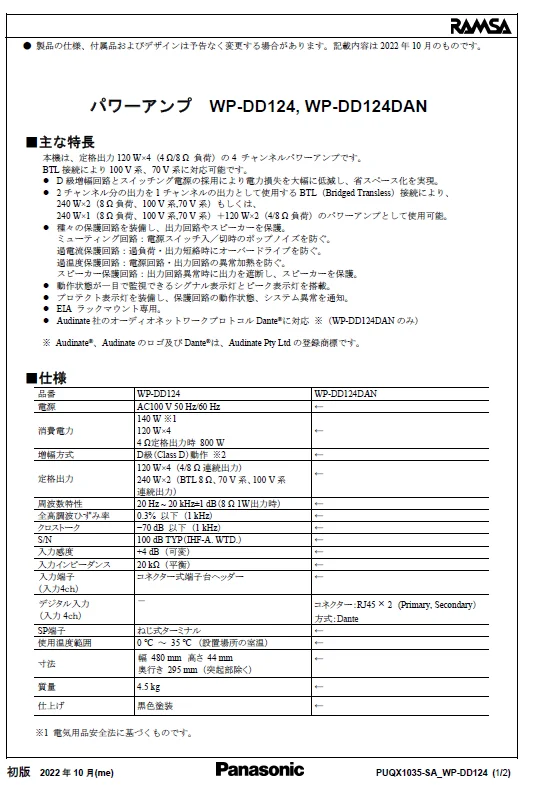

仕様表
| WP-DD124 | WP-DD124DAN | |
|---|---|---|
| 電源 | AC100 V 50 Hz/60 Hz | AC100 V 50 Hz/60 Hz |
| 消費電力 | 140W 120Wｘ4 4Ω定格出力時800Ｗ | 140W [1] 120Wｘ4 4Ω定格出力時800Ｗ |
| 製品の概要 | Dante®⾮対応モデル | Dante®対応モデル |
| 増幅方式 | D級（Class D）動作 [2] | D級（Class D）動作[2] |
| 定格出力 | 120 W×4（4/8 Ω連続出力） 240 W×2（BTL 8 Ω、70 V系、100 V系連続出力） | 120 W×4（4/8 Ω連続出力） 240 W×2（BTL 8 Ω、70 V系、100 V系連続出力） |
| 最大出力 | 120 W × 4 （4 Ω） | 120 W × 4 （4 Ω） |
| 周波数特性 | 20 Hz ~ 20 kHz±1 dB（8 Ω 1W出力時） | 20 Hz ~ 20 kHz±1 dB（8 Ω 1W出力時） |
| 全高調波ひずみ率 | 0.3% 以下 （1 kHz） | 0.3% 以下 （1 kHz） |
| クロストーク | −70 dB 以下 （1 kHz） | −70 dB 以下 （1 kHz） |
| S/N | 100 dB TYP（IHF-A. WTD.） | 100 dB TYP（IHF-A. WTD.） |
| 入力感度 | +4 dB （可変） | +4 dB （可変） |
| 入力インピーダンス | 20 kΩ （平衡） | 20 kΩ （平衡） |
| ⼊⼒端⼦ | ||
| ⼊⼒4ch | コネクター式端子台ヘッダー | コネクター式端子台ヘッダー |
| デジタル⼊⼒（⼊⼒4ch）フォーマット | ー | コネクター：RJ45 × 2 (Primary, Secondary） 方式：Dante |
| 出力端子 | ねじ式ターミナル | ねじ式ターミナル |
| 使用温度範囲 | 0 ℃ 〜 35 ℃ （設置場所の室温） | 0 ℃ 〜 35 ℃ （設置場所の室温） |
| 寸法 | 幅 480 mm ⾼さ 44 mm 奥⾏き 295 mm （突起部除く） | 幅 480 mm ⾼さ 44 mm 奥⾏き 295 mm （突起部除く） |
| 質量 | 4.5 kg | 4.5 kg |
| 仕上げ | ||
| パネル | ⿊⾊塗装 | ⿊⾊塗装 |
| 接続端子 | ||
| SP端子 | ねじ式ターミナル | ねじ式ターミナル |
注釈
- 電気用品安全法に基づくものです。
- 本機はD級増幅方式を採用しているため、方式の特性上、SP端子（スピーカ出力）の信号に可聴帯域より 高い周波数成分を含みます。 SP端子へスピーカー以外（例：レベルメーター）を接続する場合には、接続機器の仕様によっては正しく 動作しない場合があります。
