パナソニック

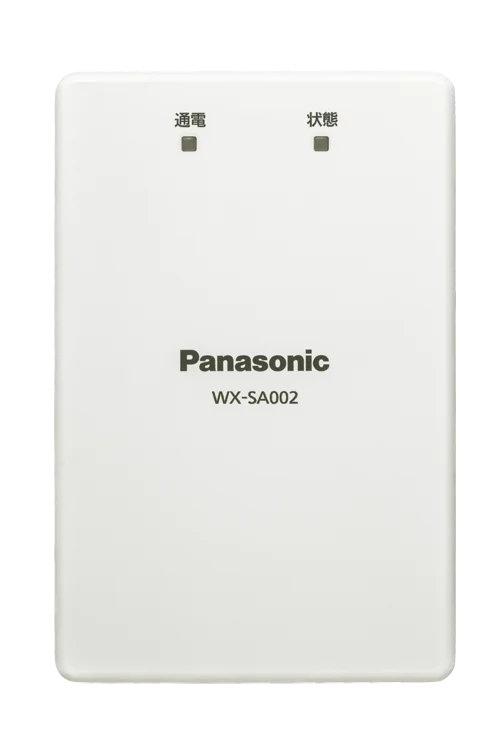

WX-SA002 パナソニック同軸変換ユニット

レビューを見る

商品コード：: WXSA002
価格（税抜）：: ￥34,500

¥37,950（税込）

自社在庫なし

ポイント：345pt

この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。

━ 1 +

Quantity

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

●WX-SA002仕様

定価（税抜）：オープン価格
種別：同軸変換ユニット
品番： WX-SA002
品名： WX-SA002
メーカー：パナソニック

●商品説明

WX-SA002 パナソニック同軸変換ユニット

WX-SA002は、ワイヤレスアンテナとワイヤレス受信機との接続に使用するLAN ケーブル（CAT5/CAT5e/CAT6 ストレートケーブル）を同軸ケーブルに変換するユニットです。
ワイヤレスアンテナとワイヤレス受信機間を同軸ケーブルで配線する場合に使用します。受信機側⽤、アンテナ側⽤をセットでご提供します。

既設の同軸ケーブルを利⽤して、1.9GHz帯デジタルワイヤレスマイクシステムに簡単リニューアル
同軸ケーブルは、最⼤100m まで使⽤可能
受信機側⽤、アンテナ側⽤をセットでご提供
※ 同軸変換ユニットを1台でも接続した場合、ワイヤレスマイクロホ
ンは最⼤8本までとなります
※ アンテナステーションWX-SR152には使⽤できません

商品をカートに入れて簡単見積

作成方法を見る

¥37,950（税込）

ポイント：345pt

自社在庫なし

お客様情報確認取寄品

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

商品詳細

強み・特長

800MHz帯、赤外線ワイヤレスマイクシステムからのリニューアル

既設の同軸ケーブルに同軸変換ユニットを接続することで、簡単にリニューアルできます。
同軸ケーブルは、最大100mまで使用可能です。
本機を1台でも接続した場合、ワイヤレスマイクロホンは最大8本までとなります。

設置

天井設置、壁掛け設置、据置設置ができ、⼀般のスイッチボックスにも取付け可能です。

システム構成例

※同軸変換ユニットを接続する場合、ワイヤレス受信機、増設ワイヤレス受信機、ワイヤレスアンテナのファームウェアは全てV5.00以降である必要があります。
　また、ワイヤレス受信機は2020年11月生産（TK ロット）以降に接続できます。

設置・接続時のご注意

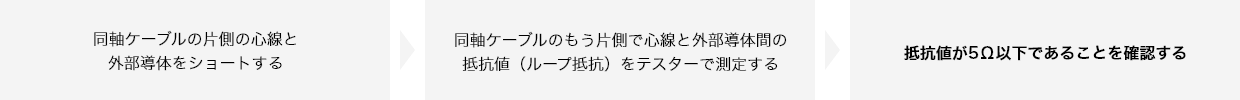

1. ループ抵抗を5Ω以下にしてください

同軸変換ユニットに同軸ケーブルを接続する前に、以下の確認をすることでケーブル長の妥当性や、ケーブル接触不良がないかの確認ができます。

抵抗値が5Ω以上の場合、以下の可能性があります。

ケーブル長が長すぎる
同軸ケーブルの途中に接触不良がある
（特に既設の同軸ケーブルの場合はご注意ください）

2. 避雷・誘導雷対策のため、アース端子を設置してください。

本機（受信機側）の背面のアース端子にアース線を接続して、接地してください。

抵抗値が5Ω以上の場合、以下の可能性があります。

電源コンセントのアース端子などに接続して接地してください。
アース端子締付トルク

　0.59N・m〜0.69N・m
　{6kgf・cm〜7kgf・cm}

アース線はケーブル通し孔を通して前面に出して配線してください。

接続動作条件

接続するワイヤレスアンテナ、ワイヤレス受信機、増設ワイヤレス受信機は、すべてV5.00以上の製品ををご使用ください。

		増設ワイヤレス受信機 WX-SE200A	ワイヤレスアンテナ WX-SA250A	システム動作可否
ワイヤレス受信機 WX-SR202A/SR204A （TKロット以降）	V5.00	V5.00	V5.00	○動作します
	V5.00	V4.00 V3.00	V5.00	×動作しません
	V5.00	V5.00	V4.00 V3.00	×動作しません

寸法図（単位：mm）

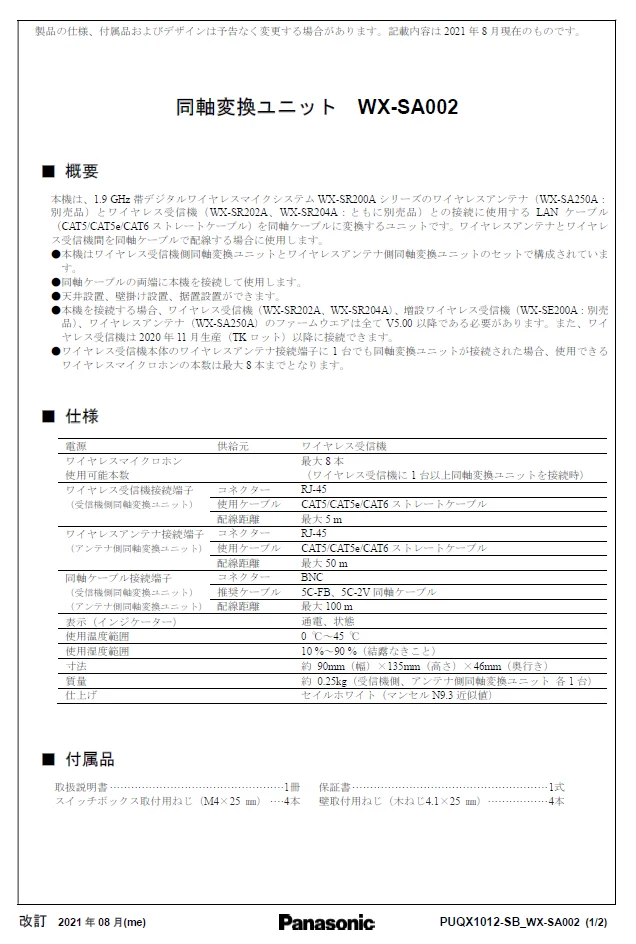

仕様表

	WX-SA002
電源	供給元：ワイヤレス受信機
ワイヤレスマイクロホン使用可能本数	最大8本（ワイヤレス受信機に1台以上同軸変換ユニットを接続時）
ワイヤレス受信機能端子（受信機側同軸変換ユニット）
コネクター	RJ45
使用ケーブル	CAT5 / CAT5e / CAT6 ストレートケーブル
配線距離	最大5 m
ワイヤレスアンテナ接続端子（アンテナ側同軸変換ユニット）
コネクター	RJ45
使用ケーブル	CAT5 / CAT5e / CAT6 ストレートケーブル
配線距離	最大50 m
同軸ケーブル接続端子（受信機側同軸変換ユニット）（アンテナ側同軸変換ユニット）
コネクター	BNC
推奨ケーブル	5C-FB、5C-2V 同軸ケーブル
配線距離	最大100 m
表示灯（インジケーター）	通電、状態
使用温度範囲	0 ℃～45 ℃
使用湿度範囲	10 %～90 %（結露なきこと）
寸法
本体	約 90mm（幅）×135mm（高さ）×46mm（奥行き）
質量
本体	約 0.25kg（受信機側、アンテナ側同軸変換ユニット各1 台）
仕上げ	セイルホワイト（マンセルN9.3 近似値）
