KEW6206
KEW6206

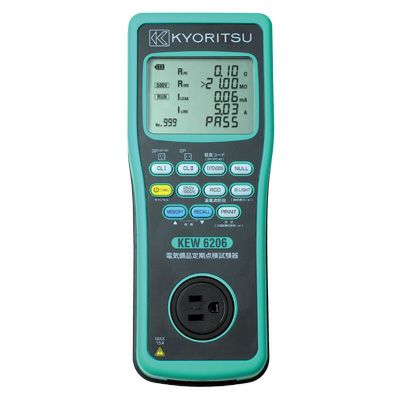

共立電気計器の測定器 KEW 6206 共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに! 納得価格

  • 取寄
  • 価格サーチ
商品番号 KEW6206
納期の目安:取寄品 3~5営業日で発送

※メーカー在庫がある場合の納期です。メーカー在庫切れの場合は納期がかかる場合がございます。ご了承下さい。

「取寄」の納期につきまして

こちらの商品は通常、1~2週間程度で入荷予定の商品です。発注時期によって納期が異なる場合がございます。

※ご注文後、2週間以上の長納期になる場合は、一旦ご連絡させていただきます。

定価(税込) ¥ 108,900
電池屋価格 ¥ 89,392 税込
会員なら [ 813 ] ポイントGET!

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206

共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206

  • 試験ボタンを押すだけで接続変更なしに100/200Vの 電動工具・電気機器の各種試験を自動実行して診断
    ※動力機器(三相3線200V機器)には対応しておりません。
  • 実稼働時の機器の漏れ電流測定が可能、絶縁抵抗測定だけではわからない機器漏電を確実に診断
  • 最大999件の診断結果を保存、USB接続でPCによるデータ管理が可能
    ※PCとの接続には専用ソフトウェアとオプションのUSBケーブルが必要となります。
    ※専用ソフトウェアは弊社HPにて無料でダウンロードできます
  • ラベルプリンタとの接続により、現場で診断結果のラベルを作成、定期点検の管理が簡単に
    ※ラベルプリンタ市販品

KEW6206 100V/200Vの電気機器の事故やトラブルを防止

共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206

KEW6206 3ステップで接続変更なしに簡単・確実・安全に試験実施

共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206

KEW6206 試験結果ラベルを機器に貼付、次回点検日もすぐに確認

共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206

KEW6206 各種試験内容

試験の種類 試験内容
クラスⅠ試験
(外装に金属部があり、接地付き3Pプラグの機器)
共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206
保護導体抵抗測定(アースチェック)
(試験電流DC200mA)
絶縁抵抗測定(250V/500V)
機器動作時の漏れ電流及び負荷電流測定)
クラスⅡ試験
(2Pプラグの機器)
共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206
絶縁抵抗測定(250V/500V)
機器動作時の漏れ電流及び負荷電流測定
延長コード試験
共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206
保護導体抵抗測定(アースチェック)
(試験電流DC200mA)
機器動作時の漏れ電流測定
L-N の非導通確認
断線チェック
プラグ型漏電遮断器試験
共立電気計器 電動工具の診断をスマートに!電気機器の管理・保全をスマートに!KEW6206
動作時間試験(感度電流 15mA)
感度電流試験(6mA ~ 16.5mA)

KEW6206 試験判定基準

ファンクション 保護導体
抵抗測定
絶縁抵抗測定
(250V/500V)
機器動作時の漏れ
電流測定
クラスⅠ試験 1Ω以下 1MΩ以上 1mA以下
クラスⅡ試験 --- 3MΩ以上 1mA以下
延長コード試験 1Ω以下 5MΩ以上 1mA以下
プラグ型漏電遮断器試験 動作時間:100ミリ秒以下
不動作:定格感度電流の50%以下

KEW6206 製品仕様

主電源電圧測定

測定範囲 AC 30~230V (50/60Hz) ※1
確度 ±5V

保護導体抵抗測定

測定範囲 0.00~20.00Ω
開放回路電圧 DC 5V±0.4V
測定電流 DC 200mA (公称値)
確度 ±3%rdg±5dgt

絶縁抵抗測定

定格測定電圧 250V 500V
測定範囲 0.00~20.00MΩ
開放回路電圧 定格測定電圧の1.2倍以下
短絡電流 DC 1.5mA 以下
確度 ±2%rdg±3dgt

漏れ電流測定/負荷電流測定

測定電流 漏れ電流 負荷電流
主電源電圧 95~214V
測定範囲 0.10~20.00mA 0.10~15.00A
確度 ±3%rdg±5dgt ±10%rdg±5dgt

漏電遮断器試験

定格電圧 100/200V
感度電流 15mA
測定範囲 動作時間測定 感度電流試験
0.0~500.0ms 0.0~40.0ms
確度 ±2ms(≦40ms)
±8ms(>40ms)
試験電流に対し
-4%~+4%

一般仕様

使用電池 単3形乾電池LR6(1.5V)×6
適合規格 IEC 61010-1, 61010-2-030 CAT Ⅱ 300V 汚染度2
IEC 61010-031, IEC 61326-2-2
外形寸法/質量 261(L)×104(W)×57(D)mm / 約930g(電池含む)
付属品 7283 (主電源コード)
7129A( ワニグチコード)
7161A( フラットテスト棒)
7284 (延長コードアダプタ)
8265 (逆接地アダプタ)
9193 (携帯用ケース)
8929 (ヒューズ[15A / 250V])
9151 (肩掛けベルト・バックル)
3P/2P変換アダプタ、単3形乾電池(LR6)×6、取扱説明書
オプション 7219 (USBケーブル)
7288 (単相200V専用コードセット)
※1 動力機器(三相3線200V機器)には対応しておりません。

KEW6206 対応ラベルプリンタ(市販品)

ラベルプリンタ プレカット紙ラベル
TD-2130N RD-U06J1
※TD-2130N との接続にはオプションの7289(プリンタケーブル)が必要になります
