パナソニック

WU-LP067 パナソニック電源制御ユニット

レビューを見る

商品コード：: WULP067
価格（税抜）：: ￥85,540

¥94,094（税込）

自社在庫なし

ポイント：855pt

この商品はメーカー取り寄せ品となります。通常１～２週間程度で出荷いたします。ただし、メーカー在庫が切れている場合は納期かかる場合もございます。ご了承ください。

━ 1 +

Quantity

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

●WU-LP067仕様

定価（税抜）：オープン価格
種別：電源制御ユニット
品番： WU-LP067
品名： WU-LP067
メーカー：パナソニック

●商品説明

WU-LP067 パナソニック電源制御ユニット

3 Pコンセントを採用し、あらゆる設備用途に対応可能なパワーコントローラー

2系統合計40Aの電源供給が可能。
背面のコンセントに3Pコンセントを採用し、あらゆる設備システムに対応可能。
制御タイミングを4パターンから選択する機能で、様々な機器が接続される場合にも安全な起動を実現。

WU-LP067 の詳細は仕様をご確認ください。
※写真はイメージです。実際の商品とは異なる場合がございます。

商品をカートに入れて簡単見積

作成方法を見る

¥94,094（税込）

ポイント：855pt

自社在庫なし

お客様情報確認取寄品

●原則、お客さま都合によるキャンセルや返品はお受けできません。ご了承下さい。詳しくは、キャンセル・返品ついてをお読み下さい。

商品詳細

強み・特長

概要

ミキサーやオーディオアンプなどの機器の電源のON/OFFを集中制御する電源制御ユニットです。本機前面の電源スイッチ、または外部機器からの制御信号により、本機から電源を供給している機器の電源ON/OFFを制御できます。
過負荷保護のため、20Aのノーヒューズブレーカーを2系統備えています。また、本機を増設することにより電源を制御する対象機器を増やすことができます。
電源出力系統を3系統装備し、その電源ON/OFFタイミングに時間差を設けているため、電源ON時の突入電流の重畳による主幹側ブレーカーの遮断を防止できます。オーディオアンプの電源を最後にONすることによって、音響システムの電源投入時にスピーカーから出力されるクリックノイズを軽減する使い方も可能です。電源ONのタイミングは4種類から選択可能です。
後面パネルにコンセントを7個（2極接地極付、うち1個は非連動）、前面パネル内側にサービスコンセント（2極、非連動）を1個装備しています。
非常用放送設備からの制御出力を受けて、非常放送時に音響機器の電源を遮断できます。また、電源出力系統ごとに、遮断するかどうか個別に設定できるので、非常放送時にオーディオアンプの電源のみを遮断するといった使いかたができます。
本機制御部の電源回路は内蔵のノーヒューズブレーカーとは独立しているため、本機のノーヒューズブレーカーが遮断されても、増設機として接続されている電源制御ユニットは動作を継続します。

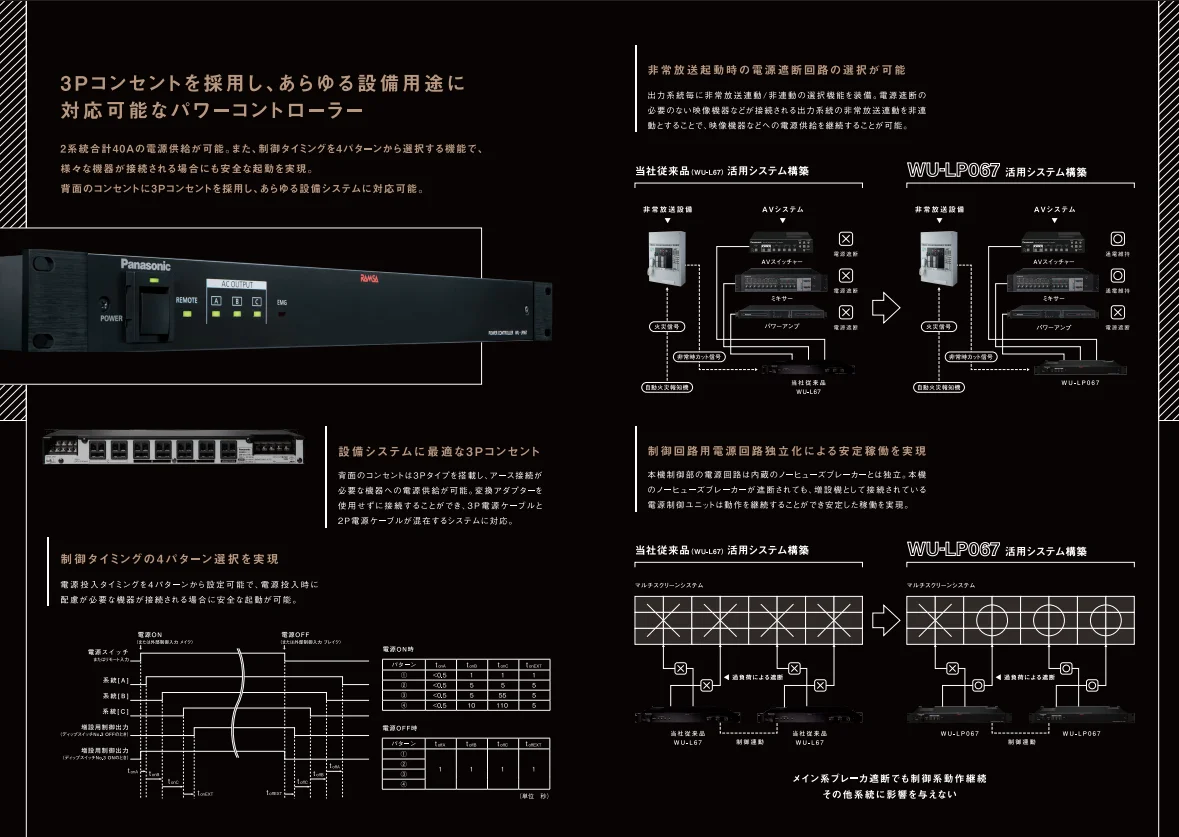

設備システムに最適な3 Pコンセント

背面のコンセントは3Pタイプを搭載し、アース接続が必要な機器への電源供給が可能。変換アダプターを使用せずに接続することができ、3 P電源ケーブルと2 P 電源ケーブルが混在するシステムに対応。

制御タイミングの4 パターン選択を実現

電源投入タイミングを4パターンから設定可能で、電源投入時に配慮が必要な機器が接続される場合に安全な起動が可能。

非常放送起動時の電源遮断回路の選択が可能

出力系統毎に非常放送連動/ 非連動の選択機能を装備。電源遮断の必要のない映像機器などが接続される出力系統の非常放送連動を非連動とすることで、映像機器などへの電源供給を継続することが可能。

制御回路用電源回路独立化による安定稼働を実現

本機制御部の電源回路は内蔵のノーヒューズブレーカーとは独立。本機のノーヒューズブレーカーが遮断されても、増設機として接続されている電源制御ユニットは動作を継続することができ安定した稼働を実現。

寸法図（単位：mm）

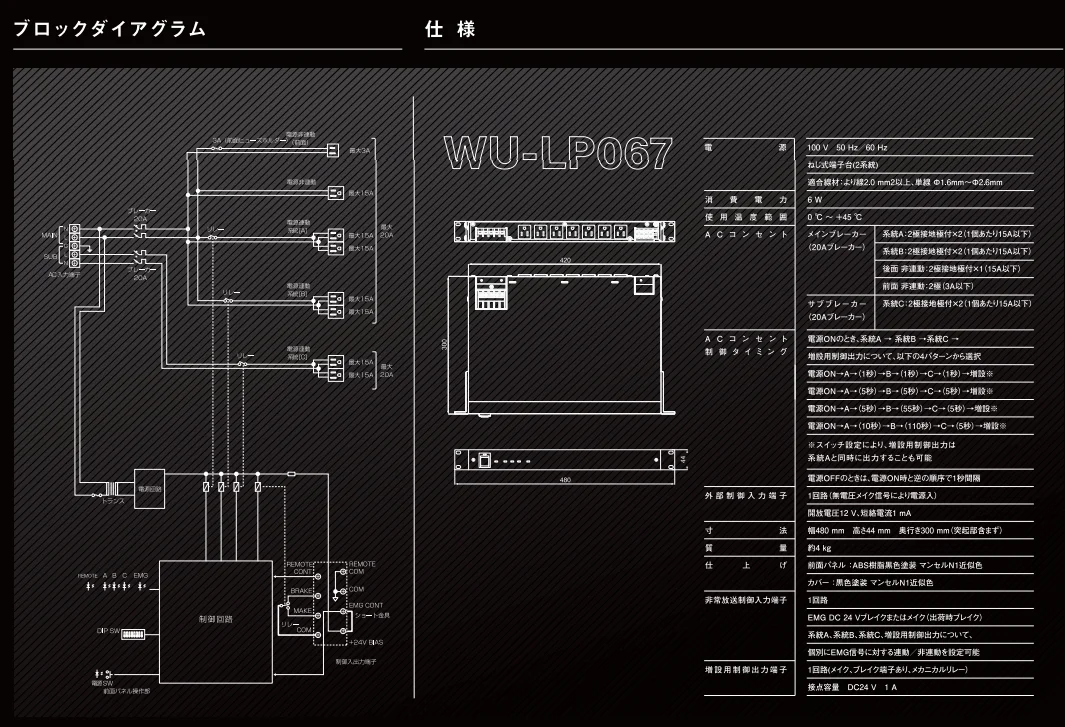

ブロックダイアグラム

仕様表

	WU-LP067
電源	AC 100 V 50 Hz／60 Hz ねじ式端子台（2系統）適合線材：より線2.0 mm2以上（円端子使用のこと）、単線 φ1.6 mm～φ2.6 mm
消費電力	6 W
使用温度範囲	0 ℃ ～ 45 ℃
寸法	幅480 mm 高さ44 mm 奥行き300 mm（突起部含まず）
質量	約4 kg
ACコンセント
メインブレーカー（20 Aブレーカー）	系統A：2極接地極付×2（1個あたり15 A以下）系統B：2極接地極付×2（1個あたり15 A以下）後面非連動：2極接地極付×1（15 A以下）前面非連動：2極（3 A以下）
サブブレーカー（20 Aブレーカー）	系統C：2極接地極付×2（1個あたり15 A以下）
ACコンセント制御タイミング	電源ONのとき、系統A→系統B→系統C→増設用制御出力について、以下の4パターンから選択電源ON→A→（1秒）→B→（1秒）→C→（1秒）→増設※ 電源ON→A→（5秒）→B→（5秒）→C→（5秒）→増設※ 電源ON→A→（5秒）→B→（55秒）→C→（5秒）→増設※ 電源ON→A→（10秒）→B→（110秒）→C→（5秒）→増設※ ※スイッチ設定により、増設用制御出力は系統Aと同時に出力することも可能電源OFFのときは、電源ON時と逆の順序で1秒間隔
仕上げ
パネル	ABS樹脂黒色塗装マンセルN1近似色
カバー	黒色塗装マンセルN1近似色
外部制御入力端子	1回路（無電圧メイク信号により電源入）開放電圧 12 V、短絡電流 1 mA
非常用放送設備端子	1回路 EMG DC 24 Vブレイクまたはメイク（出荷時ブレイク）系統A、系統B、系統C、増設用制御出力について、個別にEMG信号に対する連動/非連動を設定可能
増設用制御出力端子	1回路（メイク、ブレイク端子あり、メカニカルリレー）接点容量 DC 24 V 1 A
